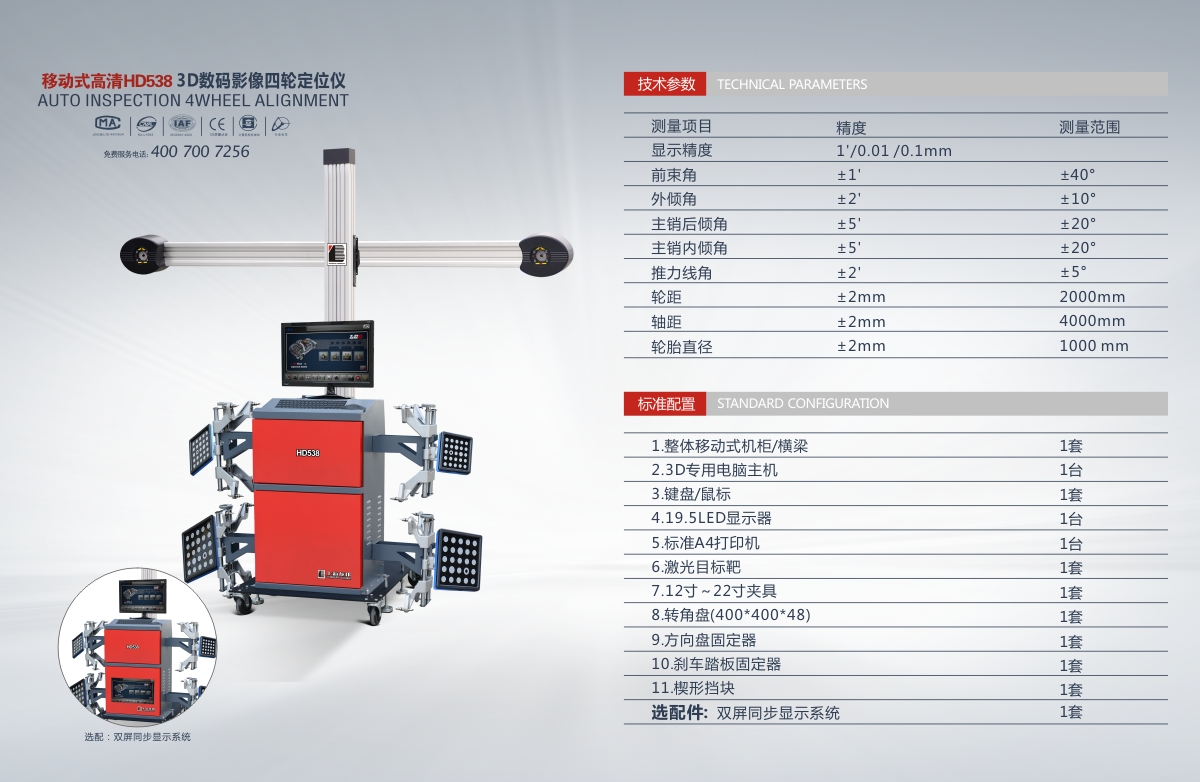

HD538移动式高清3D四轮定位仪
1.移动式机柜/横梁:四轮定位仪可以整体移动到您需要的任意地方,包括室外,方便一机多用。
2.自主知识产权:完全自主知识产权3D四轮定位软件,登记号2014SR005769。自主研发的3D四轮定位软件,可获得功能,界面,数据库永续升级,消除客户后顾之忧。适合国内用户使用的操作界面,易学,易懂,易操作。
3.远程服务系统: -键远程维护,实时添加,升级数据。远程实时教学,在线培训,在线指导。远程在线故障诊断,排除。
4.3D专用高清相机:进口高清相机,带温度补偿,确保高温,严寒气候下,获得高精度检测。不怕光,在各种光线条件下均可正常工作。
5.高清广角镜头:进口高清镜头,视域宽广, 满足超长,超宽车辆检测。
6.双相机测量系统:二个3D专用超高清工业数码像机,四个目标靶构成测量系统。
7.高强度激光目标靶:目标靶保护屏由进口特殊材料制成,坚固耐用，抗干扰激光靶,精度高。靶上无电子元器件、无电池、无需数据传输，彻底消除故障源,降低使用维护成本。
8.超短超窄安装距离:安装场地要求低,相机到前轮距离可短至: 1.6米。普通宽度四柱也可满足测量要求。
9.LED光学指示系统:用户无需看电脑屏幕,根据相机上智能LED状态指示灯,就能完成准确的定位操作。
10.动态测量:滚动车轮,车身处于自然状态,实时检测“车辆定位基准面”, 自动消除举升机不水平,夹具装夹带来的偏差。
11.静态快速测量:独特的”自学习测量系统”, 确保不推车静态测量时获得有效的四轮定位数据。当车辆超长或举升机较短时均可获得有效的四轮定位数据。
12.-轮定位系统:二轮定位系统帮助客户快速检测车辆定位状况。
13.举升机水平测量系统:借助目标靶可以准确测量举升机的水平状态。
14.底盘参数测量系统:可准确测量车身底盘参数,轮胎直径。方便客户进一步判断汽车底盘情况及轮胎磨损情况。
15.即装即用:出厂时设备已严格标定完毕,到现场安装即可使用。
16.现场校正:设备如需校正,现场进行。无需返厂, 节省用户等待时间。
17.双屏同步显示系统:.上下二个显示器,同步显示测量调整画面,方便客户调整车辆后轮数据。( 可选功能)
成像原理:
将目标靶安装在车辆的四个轮辋之上,滚动车轮，由3D数码像机对目标靶上的几何图形进行连续拍摄通过计算机对几何图形的变化进行分析运算,找出"车辆定位基准面”,再根据 ”车轮平面”与“定位基准面”之间的对应关系,得出车轮及底盘等的相应定位参数。
